OTDR Mini llaw gyda sgrin gyffwrdd 4.3 modfedd

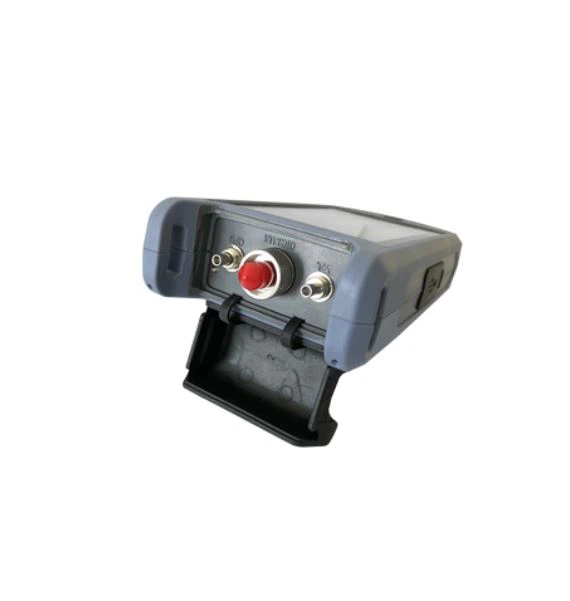

OTDR llaw mini SENTER ST3200F gyda sgrin gyffwrdd 4.3 modfedd
Mae cyfres ST3200F OTDR yn mabwysiadu sgrin gyffwrdd galluoedd 4.3 modfedd. Mae'n integreiddio 12 swyddogaeth, megis auto OTDR, OTDR arbenigol, map digwyddiadau, OPM, traciwr cebl RJ45, a" lefel cyfrifiadur" rheoli ffeiliau i fodloni gofynion prawf amrywiol ar wahanol achlysuron.
Defnyddir cyfresi ST3200F i fesur hyd, colled, ansawdd cysylltiad a pharamedrau eraill ffibr optegol. Fe'i defnyddir yn helaeth mewn FTTX, adeiladu peirianneg rhwydwaith asgwrn cefn eilaidd, prawf cynnal a chadw ac atgyweirio brys, a mesur cynhyrchu ffibr a chebl optegol.
Nodweddion:
1. OTDR Arbenigol: Mae mesur proffesiynol, cromlin / rhestr / map yn cael eu harddangos ar yr un pryd.
2. Auto OTDR: dim gosodiadau cymhleth, un prawf allweddol.
3. Mae OPM yn cefnogi adnabod amledd CW / 270/ 330 / 1k / 2kHz.
4. Gall VFL a LS redeg yn y cefndir, gellir gweithredu aml dasg ar yr un pryd.
5. Mae LS yn cefnogi allbwn modd CW / modiwleiddio gyda phŵer allbwn y gellir ei addasu.
6. Traciwr cebl RJ45 o radar digidol, gallu gwrth-jamio cryfach.
7. Auto OTDR, OTDR arbenigol, map digwyddiad, OPM, LS, VFL, dilyniant cebl RJ45, traciwr cebl RJ45, dilyniant cebl RJ45, hyd cebl RJ45, canfod wyneb diwedd, prawf colli optegol golau fflach.
8. Dilyniant cebl RJ45, prawf hyd cebl, hyd at 300m.
9. Cipio sgrin un clic, yn hawdd i arbed y rhyngwyneb.
10. Cefnogi ILOM.
11. Cefnogi SC / APC
Manyleb:
OTDR | |||||||
Model | ST3200F-A | ST3200F-B | ST3200F-C | ST3200F-D | ST3200F-E | ||
Math | G.652 SM | ||||||
Tonfedd | 1310/1550 ± 20nm | 1310/1550 ± 20nm | 1310/1550 ± 20nm | 1625nm | 1650nm | ||
Ystod Dynamig | 24 / 22dB 22dB | 26dB / 26dB 24dB | 32 / 30dB | 22dB | 22dB | ||
Parth Dall Digwyddiad | 2.5m | ||||||
Parth Dall ATT | 8m | ||||||
Ystod Prawf | 500m / 1km / 2km / 4km / 8km / 16km / 32km / 64km / 100km | ||||||
Lled Pwls | 3ns / 5ns / 10ns / 20ns / 30ns / 50ns / 80ns / 160ns / 320ns / 500ns / 800ns / 1us / 2us / 3us / 5us / 8us / 10us / 20us | ||||||
Cywirdeb Ranging | ± (1m {{1}} Cyfnod sampl+0.005 % × Pellter prawf) | ||||||
Llinoledd | ≤0.05dB / dB | ||||||
Pwyntiau Sampl | 16k~128k | ||||||
Datrysiad Sampl | 0.05m~8m | ||||||
Datrys Colled | 0.001dB | ||||||
Trothwy Colled | 0.20dB | ||||||
Datrys Ystod | 0.001m | ||||||
Mynegai Plygiannol | 1.00000-2.00000 | ||||||
Cywirdeb Myfyrio | ± 3dB | ||||||
Fformat Ffeil | Fformat Ffeil Safonol SOR | ||||||
Dadansoddiad Colled | Dull 4 pwynt / dull 5 pwynt | ||||||
Lefel Diogelwch Laser | Dosbarth II | ||||||
Cysylltydd | FC / UPC (Cyfnewidiol SC 、 ST) Neu SC / APC | ||||||
Cyfradd Adnewyddu | 3Hz (Teip.) | ||||||
Amldasgio | Cefnogaeth | ||||||
OPM | LS | Hyd Cable RJ45 | |||||
Ystod Tonnau | 800nm ~ 1700nm | Tonfedd | Yr un peth ag OTDR | Pellter Prawf | ≥300m | ||
Ystod Prawf: -70 ~ +10dBm / -50 ~ +26dBm | Math Laser | FP - LD | Eraill | ||||
Pwer | ≥-5dBm | Arddangos ： 4.3 modfedd 800 × 480 IPS TFT - LCD Sgrin gyffwrdd capacitive aml-gyffwrdd | |||||
Penderfyniad | 0.01dB | Sefydlogrwydd cw, ± 0.5dB / 15 munud (After15min o gynhesu) | |||||
Ansicrwydd | ±5% | FC / UPC (Cyfnewidiol SC, ST) | Cyflenwad pŵer: Mewnbwn addasydd AC / DC: 100V ~ 240V, 50 / 60Hz, 0.6A Allbwn: Batri lithiwm 5v 2A: 3.7V, 4000mAh | ||||
Adnabod amledd | CW / 270/128 / 1k / 2kH (Defnyddiwch LS mewnol) | Modd ： CW / 270Hz / 330Hz / 1kHz / 2kHz | |||||
Cysylltydd | Universal FC / SC / ST | Cydnabod Tonnau | Cefnogaeth | Gweithio Batri | Prawf parhaus> 12h | ||
Cydnabod Tonnau | Cefnogaeth | Prawf Colled Optegol | Storio Data | Cromliniau 8GB, ≥20 mil | |||
VFL | Tonfedd | Yr un peth â LS | Rhyngwyneb Data | Math C USB | |||
Tonfedd | 650nm ± 20nm | Prawf IL | Cefnogaeth | Tymheredd Gwaith | -10°C~+50°C | ||
Pwer Allbwn | ≥10mW | Traciwr cebl RJ45 | Tymheredd Storio | -40°C~+70°C | |||
Modd | CW / 1Hz / 2Hz | Modd | Olrhain digidol | Lleithder Cymharol | 0〜95% Heb Gyddwyso | ||
Connector FC / UPC (Cyfnewidiol SC ST) | Pellter | ≥300m | Pwysau | ≤0.5kg | |||
Lefel Diogelwch | Dosbarth III | Cefnogi Olrhain Pâr Ar-lein / Llinell | Maint | 173mm × 109mm × 45mm | |||
Cwestiynau Cyffredin:
1. C: Ydych chi'n gwmni neu'n gwneuthurwr masnachu?
A: Rydyn ni'n ffatri. Croeso i'n ffatri.
2. C: Pa mor hir yw'ch amser dosbarthu?
A: stoc ln: 3-5 diwrnod. Na mewn sotck: 10 ~ 20days, yn dibynnu ar eich QTY.
3. C: Allwch chi wneud OEM?
A: Ydym, gallwn.
4. C: Beth yw eich telerau talu?
A: T / T, Sicrwydd Masnach, Western Union.
5. C: Beth os oes problem ansawdd pan gawn y nwyddau?
A: Os oes problem ansawdd, peidiwch ag oedi cyn cysylltu â ni, byddwn yn eich helpu mewn pryd.
